غلط فاصلہ، ڈھیلا فکسنگ، خراب حفاظتی ٹیپ، یا کنکریٹ کا رسیس میں داخل ہونا پینل کی تعمیر کے دوران تار کے لوپس کو کھولنے اور سیدھ میں رکھنا مشکل بنا سکتا ہے۔ پری کاسٹ کنکریٹ کے کارخانوں کے لیے، قابل اعتماد تنصیب کا آغاز درست لوپ باکس کے انتخاب، پروڈکشن ڈرائنگ کو چیک کرنے، اور ہر یونٹ کو فارم ورک پر درست طریقے سے ترتیب دینے سے ہوتا ہے۔ یہ گائیڈ مکمل عمل کی وضاحت کرتا ہے، بشمول فیکٹری کی تنصیب، پہلے سے-انسپیکشن، ڈیمولڈنگ چیک، اور سائٹ کنکشن پر-، آپ کو انسٹالیشن کی خرابیوں کو کم کرنے اور پری کاسٹ وال جوائنٹس کی وشوسنییتا کو بہتر بنانے میں مدد کرتا ہے۔
وائر لوپ باکس کیا ہے؟
وائر لوپ باکس ایک کاسٹ-جزو ہے جو پری کاسٹ کنکریٹ وال پینلز کو دوسرے وال پینلز یا کنکریٹ کالموں سے جوڑنے کے لیے استعمال ہوتا ہے۔
یہ عام طور پر جستی سٹیل باکس، ایک لچکدار تار رسی لوپ، ایک کمپریشن آستین، اور ایک حفاظتی کور پر مشتمل ہوتا ہے۔ پری کاسٹ پروڈکشن کے دوران، سٹیل کے باکس کو سائیڈ فارم ورک پر لگایا جاتا ہے جبکہ تار کا لوپ رسیس کے اندر فولڈ رہتا ہے۔
پری کاسٹ پینلز کو کھڑا کرنے کے بعد، لوپس عمودی جوائنٹ میں کھولے جاتے ہیں۔ اوورلیپنگ لوپس کے ذریعے ایک مضبوط کرنے والی بار رکھی جاتی ہے، اور جوائنٹ مخصوص گراؤٹ سے بھر جاتا ہے۔
وائر لوپ بکس، کمک، اور سخت گراؤٹ ایک مکمل کنکشن سسٹم کے طور پر مل کر کام کرتے ہیں۔
ڈبل کنیکٹر باکس لوپ
سنگل ہیڈ کنیکٹر باکس لوپ
وائر لوپ بکس کہاں استعمال ہوتے ہیں؟
آپ استعمال کر سکتے ہیں۔تار لوپ باکسعمودی جوڑوں میں جہاں پہلے سے کاسٹ کنکریٹ عناصر کو قابل اعتماد میکینیکل کنکشن کی ضرورت ہوتی ہے۔ عام ایپلی کیشنز میں دیوار-سے-وال جوائنٹ، وال-سے-کالم کنکشن، اندرونی پارٹیشن والز، اور بیرونی پری کاسٹ وال پینل شامل ہیں۔
یہ خاص طور پر مفید ہوتے ہیں جب آپ کو ایسے کنکشن کی ضرورت ہوتی ہے جو فیکٹری میں تیار ہو اور سائٹ پر جلدی مکمل ہو سکے۔ بکسوں کو پینل کے کنارے میں ڈالا جاتا ہے، جبکہ تار کے لوپ نقل و حمل کے دوران محفوظ رہتے ہیں۔ کھڑا ہونے کے بعد، آپ لوپس کو کھولتے ہیں، مخصوص عمودی مضبوط کرنے والی بار ڈالتے ہیں، اور جوائنٹ کو گراؤٹ کرتے ہیں۔
آپ کو منظور شدہ کنکشن ڈیزائن، پینل کی موٹائی، مشترکہ چوڑائی، اور مطلوبہ لوڈ ٹرانسفر کے مطابق باکس کی قسم، لوپ کی لمبائی، اور وقفہ کاری کا انتخاب کرنا چاہیے۔ صرف باکس کے سائز یا ظاہری شکل کے لحاظ سے پروڈکٹ کا انتخاب نہ کریں۔
تنصیب سے پہلے آپ کو کیا چیک کرنا چاہئے؟
وائر لوپ باکسز کو انسٹال کرنے سے پہلے، آپ کو کنکشن کی ضروریات اور پروڈکٹ کی تفصیلات کی تصدیق کرنی چاہیے تاکہ پوزیشننگ کی غلطیوں یا سائٹ کی سیدھ میں ہونے والی پریشانیوں سے بچا جا سکے۔
باکس کی قسم اور سائز
چیک کریں کہ آیا پراجیکٹ کو سنگل کی ضرورت ہے۔ڈبل تار لوپ باکس. اسٹیل باکس کے طول و عرض اور تار رسی کے قطر کی تصدیق کریں۔
لوپ کی لمبائی
یقینی بنائیں کہ لوپ پروجیکشن ڈیزائن کردہ مشترکہ چوڑائی اور کنکشن کی تفصیل سے میل کھاتا ہے۔
تنصیب کا وقفہ
عمودی وقفہ کاری اور کنارے کے فاصلے کے لیے منظور شدہ ڈرائنگ پر عمل کریں۔ کسی دوسرے پروجیکٹ سے طول و عرض کاپی نہ کریں۔
تنصیب کی سمت
تصدیق کریں کہ ہر باکس کھلنے کا سامنا مستقبل کے پینل جوائنٹ کی طرف ہے اور ملحقہ پری کاسٹ عنصر کے ساتھ سیدھ میں ہے۔
کمک کلیئرنس
چیک کریں کہ ایمبیڈڈ تار کی رسی کمک، لفٹنگ اینکرز، یا دیگر داخلوں میں مداخلت نہیں کرتی ہے۔
مصنوعات کی حالت
کاسٹ کرنے سے پہلے باکس، تار کی رسی، کمپریشن آستین، اور حفاظتی ٹیپ کی خرابی، نقصان، یا سنکنرن کا معائنہ کریں۔
پری کاسٹ فیکٹری میں وائر لوپ باکس کیسے انسٹال کریں۔
ایک مستقل تنصیب کا عمل آپ کو پوزیشننگ کی غلطیوں کو کم کرنے، پیداوار کی کارکردگی کو بہتر بنانے، اور اس بات کو یقینی بنانے میں مدد کرتا ہے کہ کاسٹ کرنے کے بعد وائر لوپ باکسز قابل اعتماد پری کاسٹ وال کنکشن کے لیے تیار ہیں۔
وائر لوپ باکسز کا معائنہ کریں۔
تنصیب سے پہلے، ہر وائر لوپ باکس کو چیک کریں تاکہ یہ یقینی بنایا جا سکے کہ یہ آپ کی پروڈکشن ڈرائنگ سے میل کھاتا ہے۔ اسٹیل باکس، تار کی رسی، کمپریشن آستین، اور حفاظتی ٹیپ کو نقصان، خرابی، یا سنکنرن کا معائنہ کریں۔ پروڈکٹ کو مولڈ میں منتقل کرنے سے پہلے تصدیق کریں کہ لوپ کی لمبائی اور باکس کی قسم درست ہے۔ کاسٹ کرنے سے پہلے غلط جزو کو تبدیل کرنا تیار شدہ پری کاسٹ پینل کی مرمت سے کہیں زیادہ آسان ہے۔

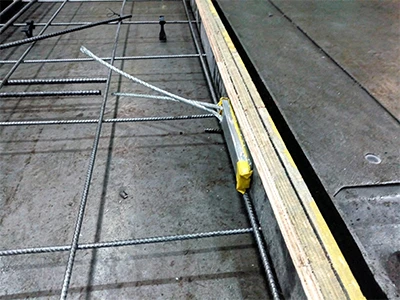

تنصیب کی پوزیشنوں کو نشان زد کریں۔
سائیڈ فارم ورک پر ہر انسٹالیشن پوائنٹ کو نشان زد کرنے کے لیے منظور شدہ پروڈکشن ڈرائنگ کا استعمال کریں۔ ایک باکس سے دوسرے خانے تک پیمائش کرنے کے بجائے ایک مقررہ حوالہ نقطہ سے پیمائش کریں، جیسے پینل کے نیچے۔ یہ طریقہ آپ کو درست فاصلہ برقرار رکھنے میں مدد کرتا ہے اور بیچ کی پیداوار کے دوران مجموعی پیمائش کی غلطیوں کو کم کرتا ہے۔
دوبارہ قابل استعمال پوزیشننگ پٹی استعمال کریں۔
اگر آپ ایک ہی دیوار کے پینل کو بار بار بناتے ہیں، تو دوبارہ قابل استعمال پلائیووڈ یا اسٹیل کی پوزیشننگ پٹی استعمال کرنے پر غور کریں۔ ایک پوزیشننگ پٹی آپ کو وقفہ کاری کو مستقل رکھتے ہوئے متعدد تار لوپ باکسز کو تیزی سے رکھنے کی اجازت دیتی ہے۔ یہ ماپنے کے وقت کو کم کر سکتا ہے، تکرار کو بہتر بنا سکتا ہے، اور معیار کے معائنہ کو آسان بنا سکتا ہے۔ ہر پروڈکشن چلانے سے پہلے ہمیشہ تازہ ترین پروڈکشن ڈرائنگ کے خلاف پوزیشننگ پٹی کی تصدیق کریں۔
بکسوں کو فارم ورک میں درست کریں۔
اپنے مولڈ سسٹم کے لیے پہلے سے پنچڈ فکسنگ ہولز اور موزوں فاسٹنرز کا استعمال کرتے ہوئے ہر وائر لوپ باکس کو فارم ورک کے خلاف مضبوطی سے محفوظ کریں۔ تنصیب کے بعد، چیک کریں کہ ہاتھ سے دبانے پر باکس حرکت یا گھومتا نہیں ہے۔ کمک لگانے، کنکریٹ ڈالنے، یا وائبریشن کے دوران محفوظ طریقے سے طے شدہ باکس کے تبدیل ہونے کا امکان کم ہوتا ہے۔
وائر رسی کی پوزیشن چیک کریں۔
تصدیق کریں کہ سرایت شدہ تار کی رسی مطلوبہ سمت کی پیروی کرتی ہے اور اسے کمک، لفٹنگ اینکرز اور دیگر ایمبیڈڈ اجزاء سے کافی حد تک کلیئرنس حاصل ہے۔ تار کی رسی تیز موڑ یا مروڑ کے بغیر سیدھی رہنی چاہیے۔ اگر مداخلت ہوتی ہے تو، تار کی رسی میں ترمیم کرنے کے بجائے کمک کی ترتیب کا جائزہ لیں۔
باکس کھولنے پر مہر لگائیں۔
کنکریٹ ڈالنے سے پہلے حفاظتی ٹیپ یا کور کا معائنہ کریں۔ اسے کھلنے کو مکمل طور پر سیل کر دینا چاہیے اور وائر لوپ کو باکس کے اندر جوڑ کر رکھنا چاہیے۔ ایک خراب شدہ کور کنکریٹ کی گندگی کو ریسیس میں داخل کرنے کی اجازت دے سکتا ہے، جس سے لوپ کو ڈیمولڈنگ کے بعد کھولنا مشکل ہو جاتا ہے۔
ایک پری{{0}پوور معائنہ مکمل کریں۔
کاسٹ کرنے سے پہلے، ہر نصب شدہ تار لوپ باکس کا حتمی معائنہ کریں۔ ماڈل، مقدار، پوزیشن، وقفہ کاری، تنصیب کی سمت، اور فکسنگ کنڈیشن چیک کریں۔ آپ کو اس بات کی بھی تصدیق کرنی چاہیے کہ حفاظتی کور برقرار ہیں اور سرایت شدہ تار کی رسی کے ارد گرد کافی حد تک کلیئرنس موجود ہے۔ ان چیکوں کو ریکارڈ کرنے سے پیداوار کی مستقل مزاجی اور ٹریس ایبلٹی کو بہتر بنانے میں مدد ملتی ہے۔
کنکریٹ ڈالیں اور کمپیکٹ کریں۔
ایمبیڈڈ وائر لوپ بکس کے ارد گرد احتیاط سے کنکریٹ ڈالیں اور اسے یکساں طور پر کمپیکٹ کریں۔ سٹیل کے باکس کو کنکریٹ کی نلی یا وائبریٹر سے براہ راست مارنے سے گریز کریں، کیونکہ زیادہ اثر باکس کو ہلا سکتا ہے یا حفاظتی کور کو نقصان پہنچا سکتا ہے۔ مناسب کمپیکشن اس بات کو یقینی بناتا ہے کہ باکس کو صحیح طریقے سے پوزیشن میں رکھتے ہوئے اینکریج ایریا مکمل طور پر سپورٹ کیا گیا ہے۔
ڈیمولڈنگ کے بعد خانوں کا معائنہ کریں۔
پینل کے ڈیمولڈنگ کی مطلوبہ طاقت تک پہنچنے کے بعد، فارم ورک کو ہٹا دیں اور ہر وائر لوپ باکس کا معائنہ کریں۔ درست پوزیشننگ، صاف ستھرا سوراخ، کنکریٹ کا رساو، خراب سٹیل کے ڈبوں، یا پینل کے کنارے کے گرد دراڑیں چیک کریں۔ سٹوریج اور نقل و حمل کے دوران وائر لوپس کو باکس کے اندر جوڑ کر چھوڑ دیں تاکہ انہیں سائٹ پر انسٹال ہونے تک حادثاتی نقصان سے بچایا جا سکے۔
وائر لوپ کنکشن سائٹ پر کیسے مکمل ہوتا ہے؟
پری کاسٹ عناصر کو پہنچانے اور پوزیشن میں آنے کے بعد، حفاظتی ٹیپ کو ہٹا دیا جاتا ہے، اور تار کے لوپ عمودی جوائنٹ میں کھولے جاتے ہیں۔ ملحقہ دیوار کے پینلز کے لوپس کو منظور شدہ کنکشن ڈرائنگ کے مطابق سیدھ میں اور اوورلیپ ہونا چاہیے۔
اس کے بعد مخصوص عمودی مضبوط کرنے والی بار کو لوپس کے ذریعے داخل کیا جاتا ہے، اور جوائنٹ کو سیل کر کے مناسب گراؤٹ سے بھر دیا جاتا ہے۔ مکمل کنکشن بنانے کے لیے گراؤٹ کو تار کے لوپس، کمک، اور باکس ریسیس کے گرد بہنا چاہیے۔
پری کاسٹ فیکٹری کے لیے، باکس کا درست وقفہ، تنصیب کی اونچائی، لوپ کی سمت، اور پروجیکشن خاص طور پر اہم ہیں۔ کاسٹنگ کے دوران ہونے والی غلطیاں جب پینلز سائٹ تک پہنچتی ہیں تو لوپس کو سیدھ میں لانا مشکل ہو سکتا ہے۔ حتمی کمک کا انتظام، مشترکہ چوڑائی، اور گراؤٹنگ کے طریقہ کار کو ہمیشہ منظور شدہ پروجیکٹ ڈیزائن کی پیروی کرنی چاہیے۔
عام وائر لوپ باکس کی تنصیب کے مسائل
آپ کنکریٹ کاسٹنگ سے پہلے پوزیشننگ، فکسنگ، سیلنگ، اور ری انفورسمنٹ کلیئرنس کی جانچ کرکے زیادہ تر وائر لوپ باکس کی ناکامیوں کو روک سکتے ہیں۔
غلط وقفہ کاری
اگر آپ غلط فاصلہ پر بکس انسٹال کرتے ہیں، تو ممکن ہے کہ لوپس منظور شدہ کنکشن ڈیزائن سے مماثل نہ ہوں۔ ہمیشہ تازہ ترین پروڈکشن ڈرائنگ کی پیروی کریں۔
ڈھیلا فکسنگ
ایک ڈھیلا باکس ڈالنے یا کمپن کے دوران حرکت کرسکتا ہے۔ یقینی بنائیں کہ ہر باکس فارم ورک کے خلاف مضبوطی سے بیٹھا ہے۔
غلط تنصیب کی سمت
باکس کی افتتاحی مستقبل کے مشترکہ کا سامنا کرنا ضروری ہے. ایک الٹا باکس لوپ کو مشکل یا استعمال کرنا ناممکن بنا سکتا ہے۔
نقصان پہنچا حفاظتی ٹیپ
پھٹا ہوا یا ڈھیلا ٹیپ کنکریٹ کے گارا کو رسیس میں داخل ہونے دے سکتا ہے۔
کمک مداخلت
چیک کریں کہ تار کی رسی کمک، اٹھانے والے اینکرز یا دیگر داخلوں سے ٹکرا نہیں رہی ہے۔
باکس میں کنکریٹ کا رساو
ریسیس کو صاف رکھنے کے لیے باکس اور فارم ورک کے درمیان خالی جگہوں پر مہر لگائیں۔
نقل و حمل سے پہلے لوپس کھولنا
سٹوریج اور ٹرانسپورٹ کے دوران لوپس کو جوڑ کر رکھیں تاکہ موڑنے یا متاثر ہونے والے نقصان سے بچا جا سکے۔
غلط طریقے سے منسلک لوپس کو مجبور کرنا
غلط خط کے ذریعے بار کو مجبور نہ کریں۔ پہلے پینل کی پوزیشن اور باکس کی تنصیب کو چیک کریں۔
نتیجہ
قابل اعتماد تار لوپ باکس کی تنصیب درست پوزیشننگ، محفوظ فارم ورک فکسنگ، مؤثر سگ ماہی، اور مسلسل معائنہ پر منحصر ہے۔ معیاری انسٹالیشن ٹولز اور پری کاسٹ فیکٹریوں کو خرابیوں کو کم کرنے اور بیچ کی پیداوار کی کارکردگی کو بہتر بنانے میں مدد کر سکتے ہیں۔
دستیاب تفصیلات اور ترسیل کے اختیارات کو چیک کرنے کے لیے اپنے مطلوبہ باکس کی قسم، لوپ کی لمبائی، مقدار، اور ڈرائنگ بھیجیں۔
اکثر پوچھے گئے سوالات
سوال: کیا کنکریٹ کاسٹ کرنے سے پہلے تار کے لوپ کھولے جائیں؟
A: نہیں۔
س: وائر لوپ باکسز کو فارم ورک پر کیسے لگایا جاتا ہے؟
A: وہ عام طور پر ناخن، پیچ، یا سڑنا کے لیے موزوں کسی دوسرے منظور شدہ طریقہ کا استعمال کرتے ہوئے پہلے سے{0}}پنچڈ سوراخ کے ذریعے منسلک ہوتے ہیں۔
سوال: کیا فیکٹری کے کارکنوں کے ذریعہ باکس کی جگہ کو ایڈجسٹ کیا جاسکتا ہے؟
A: وقفہ کاری کو منظور شدہ کنکشن ڈرائنگ کی پیروی کرنا چاہئے۔ تکنیکی تصدیق کے بغیر اسے تبدیل نہیں کیا جانا چاہئے۔ عام وجوہات میں خراب حفاظتی ٹیپ، کمزور سیلنگ، اور باکس اور فارم ورک کے درمیان فرق شامل ہیں۔
س: کنکریٹ کے وقفے میں داخل ہونے کی کیا وجہ ہے؟
A: عام وجوہات میں خراب حفاظتی ٹیپ، خراب سیلنگ، اور باکس اور فارم ورک کے درمیان فرق شامل ہیں۔
س: کیا خراب شدہ تار کی رسیاں اب بھی استعمال کی جا سکتی ہیں؟
A: ٹوٹے ہوئے تاروں، شدید سنکنرن، تیز کنکس، یا خراب آستین والی تار کی رسی کو تکنیکی تشخیص کے بغیر پینل میں نہیں ڈالنا چاہیے۔
